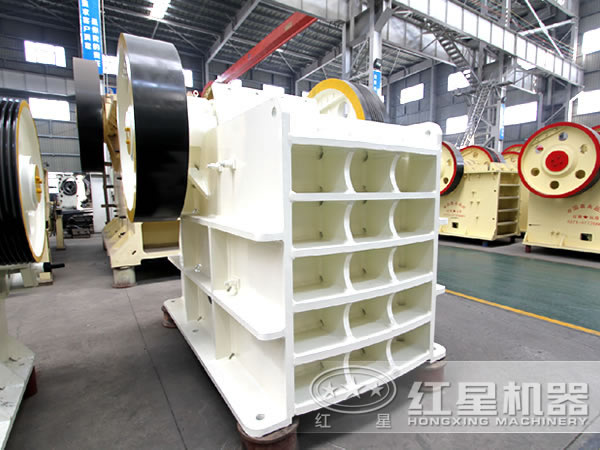

圖1所示是復擺式顎式破碎機的動顎上部某一點逆時針運動時的軌跡，A點是動顎距定顎最遠的點，由于動顎運動的復雜性，各點進入A點的時間是不一樣的。上面已經假設了適合破碎的點，動顎板上的點并一定都是適合破碎點，但是動顎上或動顎的擴展區域可能存在適合破碎點，如果把這些適合破碎的點找到并把它們連接起來組成新的動顎板形狀，對破碎無疑是最有利的。

圖1 逆時針時動鄂上部點的運動軌跡

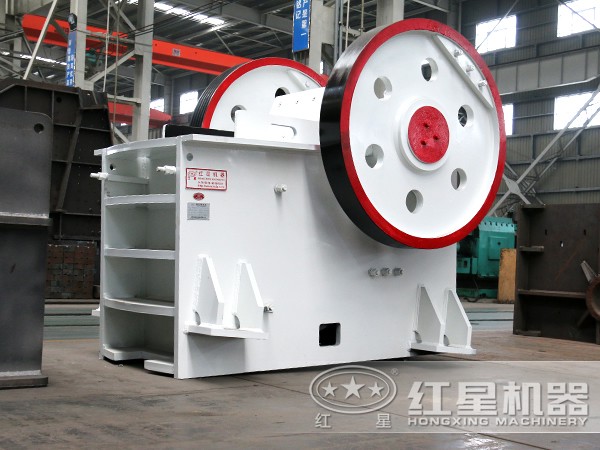

在這里解釋一下什么是動顎的擴展區域，眾所周知復擺顎式破碎機破碎靠的是動顎板和定顎板的擠壓將物料破碎，其實有時候動顎板上的點并一定都是非常有利于破碎的點，有時候是為了制造的方便才選的這些點，如果把動顎向外無限擴展，在這些擴展區域內可能就存在比常規設計的實際動顎板上更適合破碎的點，所以，擴展區域也叫可破設計區域。

如果能在動顎或其擴展區域找到適合破碎點，然后在其周圍找到次優的點，然后再在次優點周圍找對破碎比較有利的點，如此循環下去，在動顎或其擴展區域一定能找到很多類似適合破碎點的對破碎有利的點，然后將這些適合破碎點連起來，就成了所需要的腔型?，F(xiàn)先在垂直于動顎板的一個面上找這些適合破碎的點，一個面上的適合破碎點找到之后，將其連接起來，形成一條線，然后將該線條沿著垂直于該面的直線平動，所成的面就是理想的動顎板面。
