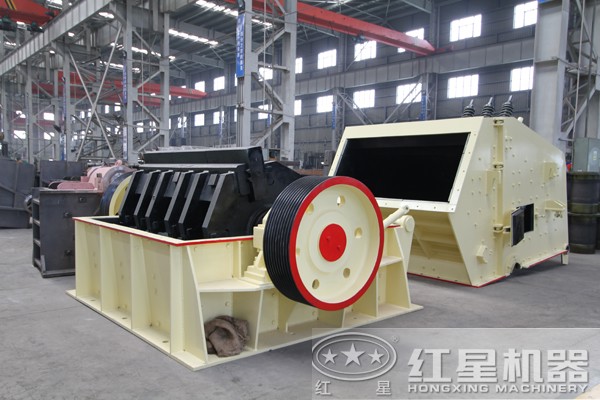

PF反擊式破碎機簡介
PF系列反擊式破碎機是一種新型高能率的碎石設備,我廠結合國內砂石行業具體工礦實踐條件研制的新一代反擊式破碎機。采用很新的制造技術,特別的結構設計而成的新一代反擊式破碎機,加工成品呈立方體,無張力和裂縫,粒形相當好,破碎進料粒度不超過500mm、抗壓強度不超過350MPa的各種粗、中、細物料(花崗巖、石灰石、混凝土等),其特點是體積小,成品呈立方體,構造簡單,破碎比大(可達40) ,能耗少,生產能力大,產品粒度均勻,并有選擇性的碎石作用。PF反擊式破碎機廣泛應用于各種礦石破碎、鐵路、高速公路、能源、水泥、化工、建筑等行業。其排料粒度大小可以調節,破碎規格多樣化。
PF反擊式破碎機部件
(1)反擊板
反擊板的作用是承受被板錘擊出的物料的沖擊,使物料受沖擊而破碎,并將沖擊破碎后的物料重新彈回沖擊區,再次進行沖擊破碎獲得所需的產品粒度。
反擊板的形式很多,主要有折線形和弧線形兩類。折線形反擊面能使在反擊板各點上的物料都是以近似垂直方向進行沖擊,因此可獲得合適的破碎效果。圓弧形反擊面能使料塊由反擊板反彈出來之后,在圓心區形成激烈的沖擊粉碎區,以增加物料的自由沖擊破碎效果。

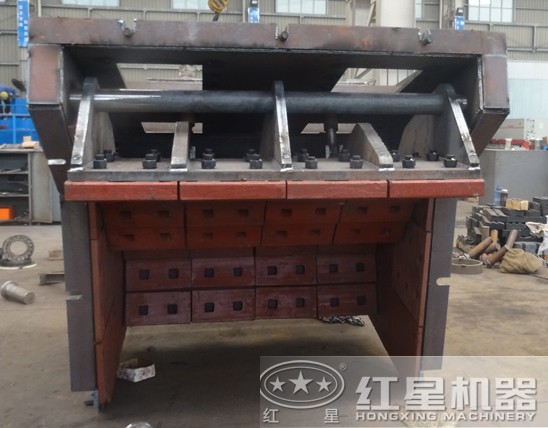

pf反擊破反擊板
反擊板一般采用鋼板焊成。其反擊面上裝有耐磨的襯板、但也可用反擊輥或篦條板組成。帶有篦縫的反擊面,其產品細粒級含量較少,設備生產能力可提高,電耗省。但存在結構復雜、反擊面磨損后難于更換、磨損快等缺陷。
反擊式破碎機的轉子大都采用整體鑄鋼制成,結構堅固耐用,易于安裝板錘,它的質量大,能滿足破碎要求。小型和輕型反擊式破碎機的轉子也可采用鋼板焊接而成。
(2)板錘 板錘的形狀與緊固方式及工作載荷密切相關。板錘的設計應滿足工作可靠、裝卸簡便和提高板錘金屬利用率的要求。板錘一般采用高鉻鑄鐵、高錳鋼和其它耐磨合金鋼制成。板錘的形狀很多,有長條形、T形、S形、工形、斧形和帶槽式等形狀,現在一般為長條形。反擊式破碎機、顎式破碎機、制砂機、單段式破碎機、磁選機、浮選機、烘干機、球磨機、攪拌桶等制砂設備,選礦設備能處理邊長100-500毫米以下物料,具抗壓強 達350兆帕,具有破碎比大,破碎后物料呈立文體等優點。
pf反擊破板錘
PF反擊式破碎機規格型號參數
型號 | 規格 (mm) | 進料口尺寸 (mm) | 料邊長 (mm) | 生產能力 (t/h) | 功率 (kw) | 總重量 (t) | 外形尺寸 (長×寬×高) (mm) |
PF-1007 | Φ1000×700 | 400×730 | 300 | 30-70 | 45 | 12 | 2330×1660×2300 |
PF-1010 | Φ1000×1050 | 400×1080 | 350 | 50-90 | 55 | 15 | 2370×1700×2390 |
PF-1210 | Φ1250×1050 | 400×1080 | 350 | 70-130 | 110 | 17.7 | 2680×2160×2800 |
PF-1214 | Φ1250×1400 | 400×1430 | 350 | 100-180 | 132 | 22.4 | 2650×2460×2800 |
PF-1315 | Φ1320×1500 | 860×1520 | 500 | 130-250 | 220 | 27 | 3180×2720×2620 |
PF-1520 | Φ1500×2000 | 830×2040 | 700 | 300-550 | 400 | 50.6 | 3959×3564×3330 |
